Ausdruck zu PDF führt zu sehr großen Dateien und Rasterausgabe

Ausdruck zu PDF führt zu sehr großen Dateien und Rasterausgabe

Beschreibung
Beim Drucken zu PDF werden die Ergebnisdateien sehr groß und als Ergebnis entsteht keine Vektordatei, sondern eine Bildinformation (Rasterdatei).

Lösung
Unter "Einstellungen Optionen / Konfiguration" die Option "Drucken in höchster Qualität" deaktivieren.

Update zu ELITECAD Architektur 16:

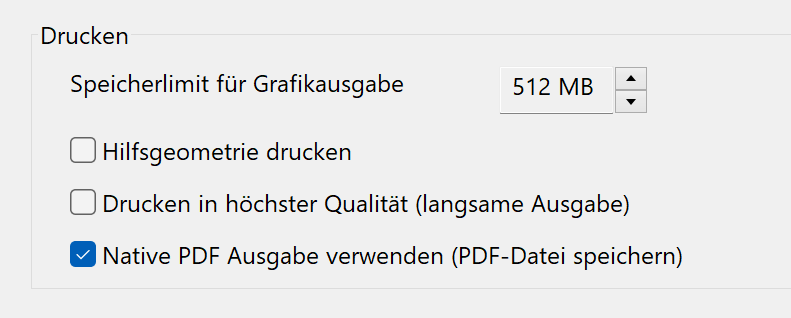

In Version 16 ist eine native Ausgabe zu PDF integriert, die bei der Druckausgabe für eine flüssigere Darstellung von Farbverläufen und Füllungen sorgt und zugleich kleinere Druckdateien bei schnellerer Ausgabe erzeugt. Im Menü "Einstellungen/Optionen/Konfiguration sollte daher die Option "Native PDF Ausgabe verwenden" aktiviert sein.


Hinweis
"Drucken in höchster Qualität" kann bis zur Version 15 bei ELITECAD Architektur bei Ausgaben von Farbverläufen und farbig gefüllten Flächen das Ergebnis  optimieren, indem der Druck als Bildinformation gerechnet wird. Die Option sollte aber nur aktiviert werden, wenn das Ergebnis ansonsten unzureichend ist.
